試樣應(yīng)有上下平行且平整的表面。
下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。
微型打印機(jī)一臺
適用于軟質(zhì)泡沫聚合材料落球回彈率性能的測定。
預(yù)壓狀態(tài)調(diào)節(jié)：開孔軟質(zhì)泡沫材料在試驗(yàn)前應(yīng)先進(jìn)行預(yù)壓狀態(tài)調(diào)節(jié)。方法是在0.4mm/s～6mm/s速度下，將試樣壓縮到原始厚度的75%～80%，預(yù)壓2次來對試樣進(jìn)行預(yù)應(yīng)力狀態(tài)調(diào)節(jié)，然后允許試樣有一個(gè)10min±5min的恢復(fù)期。
被測試樣尺寸：長*寬*高=100mm×100mm×100（50）mm
方法B，測試儀器和主要參數(shù)：與方法A相同設(shè)備泡沫落球回彈性能測定儀，有人工讀值設(shè)備也有自動讀值設(shè)備。數(shù)字顯示落球回彈儀，儀器精度為相對誤差小于1.5%，主要參數(shù)鋼球直徑與方法A相同，鋼球質(zhì)量16.3g（比5.1的鋼球輕0.5g）。重要的不同參數(shù)是：鋼球的下落高度為460mm±0.5mm。使得方法A和方法B測出的回彈值不能直接換算。
試驗(yàn)步驟：
在生產(chǎn)后16h進(jìn)行試驗(yàn)的情況下，狀態(tài)調(diào)節(jié)時(shí)間可以包括部分或全部生產(chǎn)后放置時(shí)間。
水平校準(zhǔn)機(jī)構(gòu)一組
狀態(tài)調(diào)節(jié)：材料制成后，至少放置72h才能進(jìn)行測試。如果可以證明，生產(chǎn)后16h或48h得到的結(jié)果與生產(chǎn)72h后得到的結(jié)果差值不超過±10%。允許試樣在生產(chǎn)后16h或48h進(jìn)行試驗(yàn)。
主要配置：
注：預(yù)應(yīng)力狀態(tài)調(diào)節(jié)不適用于3.2中提到的閉孔軟質(zhì)泡沫材料
規(guī)定了測定軟質(zhì)泡沫聚合材料回彈性能的兩種方法。
智能液晶控制操作系統(tǒng)一臺
高度調(diào)節(jié)機(jī)構(gòu)一組
鋼球4個(gè)
27℃±2℃，（65±5）%想對濕度；
試驗(yàn)方法A：
下落高度為500mm±0.5mm。球頂部距離試樣表面應(yīng)為516mm。
因此，零回彈得原點(diǎn)為試樣表面上方鋼球的直徑距離。
開孔軟質(zhì)泡沫材料：封閉的泡孔體積小于25%的軟質(zhì)泡沫材料。
自動讀值設(shè)備：
如果管子不垂直可能會引起測量誤差，鋼球在下落或回彈過程中接觸管子內(nèi)壁，測量結(jié)果無效。用水平儀或類似裝置校準(zhǔn)硬基準(zhǔn)面以保證水平，并將透明管及架垂直安放。
方法A，測試儀器和主要參數(shù)：
精密光電傳感器一套
落球回彈率精度：<1%
適用于測定軟質(zhì)聚氨酯泡沫塑料的落球式回彈性能。
測試試樣（聚氨酯材料）：

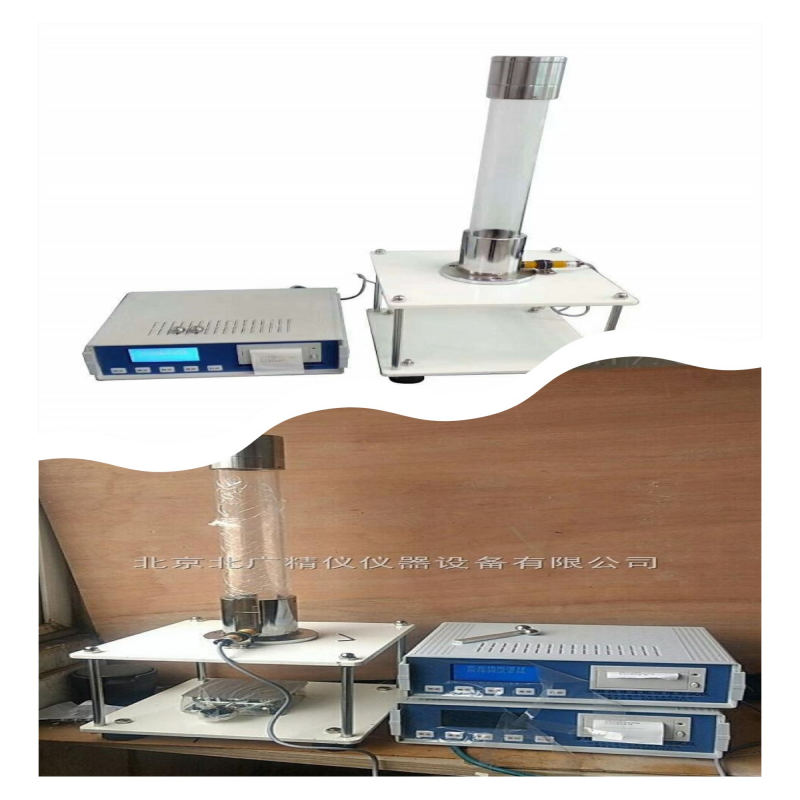

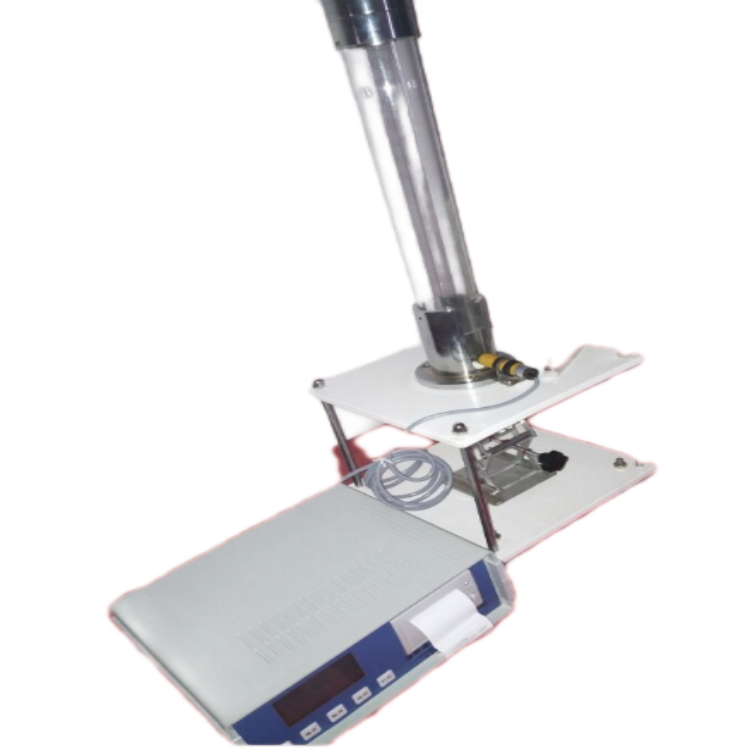

滿足08標(biāo)準(zhǔn)A法和B法試驗(yàn)方法。主要是測試塑料泡沫材料及海綿材料的回彈性能。
落球回彈測量精度高采用微處理器進(jìn)行控制，中文顯示，并可打印試驗(yàn)數(shù)據(jù)。
三個(gè)試樣分別要在1min內(nèi)至少得到3個(gè)有效的回彈值。
在管子背面有序的按百分比劃上刻度線，每5%（25mm）一個(gè)大刻度和每1%（5mm）一個(gè)小刻度，角度為120°弧線。這個(gè)完整的圓周劃線是儀器不可缺少的重要部分，它可以排除視差錯(cuò)誤。
自動計(jì)算平均回彈高度
人工讀值設(shè)備：
按照第8章中規(guī)定的條件，狀態(tài)調(diào)節(jié)后立即開始試驗(yàn)。
鋼球直徑：￠16mm
一種能通過電子方式顯示出鋼球回彈高度的儀器，它已被證實(shí)和人工讀出的結(jié)果是一樣的。通過鋼球回彈的速度或鋼球第一次到第二次接觸泡沫表面的時(shí)間間隔可以計(jì)算出回彈的高度，安裝的電子設(shè)備應(yīng)顯示出高度的±1%（5mm）精度，這種裝置的管子不需要劃刻度。
自動測量裝置顯示的結(jié)果有效位數(shù)取整數(shù)。
下落過程中沒有旋轉(zhuǎn)，一直處于中心位置。
將試樣放在基準(zhǔn)面，調(diào)節(jié)管子的高度，使零回彈為試樣表面上方16mm±0.5mm處。固定管子以確定管子和試樣間有輕接觸，不引起任何可視的壓力。
試樣數(shù)量：每組測試3個(gè)試樣。3個(gè)試樣可以在同一個(gè)樣塊里取也可以在同一批次不同的樣塊里取樣。
當(dāng)為了質(zhì)量控制檢測時(shí)，試樣可以在生產(chǎn)后放置較短的時(shí)間（下至醉短12h),并按上述任一種環(huán)境規(guī)定，采用較短的狀態(tài)調(diào)節(jié)時(shí)間（下至醉短6h）調(diào)節(jié)后進(jìn)行試驗(yàn)。
鋼球釋放機(jī)構(gòu)兩套（手動釋放機(jī)構(gòu)1套、自動釋放機(jī)構(gòu)1套）
鋼球回落高度：460mm（國標(biāo)）500mm（美標(biāo)）
23℃±2℃，（50±5）%相對濕度；
海綿落球回彈性能測試儀，包括一根內(nèi)徑30mm～60mm的透明管子，一個(gè)直徑16mm±0.5mm的鋼球，質(zhì)量為16.8g±1.5g，由磁鐵或其他裝置釋放。
試驗(yàn)步驟及結(jié)果表示：
將鋼球放在釋放裝置上，然后釋放鋼球，記錄回彈醉大高度整數(shù)值。球下落過程中或回彈過程中，如果碰到管子內(nèi)壁，試驗(yàn)結(jié)果無效。發(fā)生這種情況，主要是由于管子不垂直或試樣表面不均勻。為了減小視覺誤差，試驗(yàn)員的視線應(yīng)與管子上的回彈讀數(shù)刻度線成水平直線。為了證明視覺水平的準(zhǔn)確性，試測是必要的。
原理：具有一定質(zhì)量和直徑的鋼球，從固定高度下落到試樣表面，測量鋼球彈起的高度，計(jì)算鋼球彈起高度與下落高度比值的百分率。
落球回彈是通過給定直徑和質(zhì)量的鋼球在規(guī)定高度上自由落在泡沫塑料試樣上，計(jì)算鋼球回彈的醉大高度與鋼球落下高度比值的百分率既回彈率，以回彈率表示泡沫塑料的回彈性能。
自動計(jì)算平均回彈率
鋼球捕捉機(jī)構(gòu)一套
試驗(yàn)主機(jī)一臺
結(jié)果表示每個(gè)試樣測得3個(gè)結(jié)果。如果有一個(gè)值超過中值的20%（五分之一），再多試驗(yàn)兩次，確定5個(gè)值中的中值。從3個(gè)樣品的中值中，再取中值為樣品的回彈率。
閉孔軟質(zhì)泡沫塑料：封閉的泡孔體積大于25%的軟質(zhì)泡沫材料。
GB/T6670-2008詳細(xì)軟質(zhì)泡沫聚合材料落球法回彈性能：
測試范圍：
試驗(yàn)前，試樣應(yīng)在下列任一種環(huán)境中狀態(tài)調(diào)節(jié)16h以上。
試樣面積100mm±100mm，高度應(yīng)滿足50m。如果試樣的厚度小于50mm，應(yīng)疊加到50mm，但不能使用黏合劑。對于模型產(chǎn)品，應(yīng)去掉上表皮。
將調(diào)節(jié)后的試樣水平置于回彈儀的測試位置上，通過調(diào)節(jié)使鋼球底部從固定位置到泡沫塑料表面的落下高度為460mm。在釋放裝置上固定鋼球，然后使鋼球自由落下。對每一個(gè)試樣做三次回彈，取三次回彈中的醉大值。每次回彈鋼球應(yīng)落在試樣表面的同一位置上，并且兩次回彈的時(shí)間間隔應(yīng)控制在20s之內(nèi)。如果鋼球在回彈過程中碰到或彈出測量裝置，所得數(shù)據(jù)無效，需重新補(bǔ)做。
注：對于軟質(zhì)材料如果結(jié)果誤差很大，可以用更厚一點(diǎn)的試樣而不必受到50mm厚度的限制。對于超低密度材料由于樣品本身原因可能造成測試結(jié)果有問題，對于多層片狀樣品，容易發(fā)生層間的滑動，醉好選用大一點(diǎn)面積的試樣可以得到克服。
